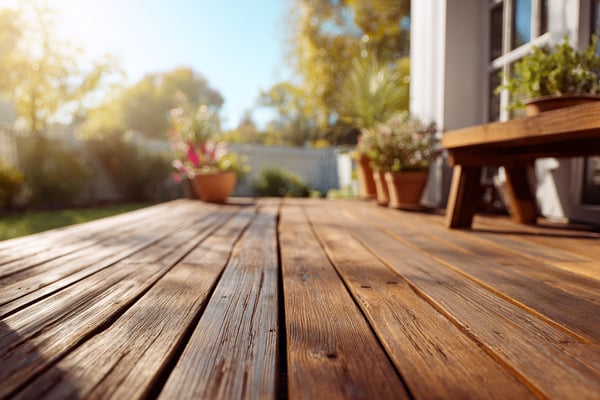

※完成イメージウッドデッキ
段差解消デッキ
段差解消デッキのDIY設計図。
基本寸法
幅 (W)
1200mm
奥行 (D)
900mm
高さ (H)
200mm
カット図
必要工具
- ✓
メジャー（5m以上）
各部材の採寸に使用
- ✓
鉛筆・さしがね
墨線引き・直角確認
- ✓
のこぎり
ホームセンターのカットサービス利用を推奨
- ✓
電動ドライバー
インパクトドライバーが作業効率UP
- ✓
サンドペーパー
#120・#240の2種を用意
- ✓
水平器
組み立て時の水平確認に必須
- ✓
クランプ（2個以上）
接合時の仮固定に使用
- ✓
刷毛・塗料バット
防腐塗料の塗布に使用
- ✓
水糸・杭
基準線の設定に使用
- ✓
スコップ・砕石
整地・砕石敷きに使用
資材一覧
工程
- 1
レイアウトと地盤確認
1200×900mmのエリアに縄張りをして束石位置を確定します。地盤が軟弱な場合は砕石を敷いて転圧します。
採寸する採寸STEP 1 / 10 - 2
束石の水平設置
束石（6個）を設置し、水糸を基準に全ての天端を同じ高さに揃えます。誤差±3mm以内が目標です。
整地・基礎基礎STEP 2 / 10 - 3
束石の水平確認
水平器で縦横の水平を確認し、砂や砕石で微調整します。全ての束石が正確に同じ高さであることが重要です。
水平を確認水平確認STEP 3 / 10 - 4
大引きの設置
防腐処理済み4×4材（3本）を束石に設置し、束バンドで固定します。大引きの上面が水平になるか再確認します。
枠を組む組立STEP 4 / 10 - 5
根太の取り付け
根太4本を400mm間隔で大引きと直交させて取り付けます。羽子板ボルトか根太受け金物で固定します。
枠を組む組立STEP 5 / 10 - 6
デッキ材の仮並べ
デッキ材12枚を仮並べし、5〜6mmのスペーサーで等間隔に並べます。両端の出寸法を均等にします。
天板を張る天板取付STEP 6 / 10 - 7
デッキ材のビス留め
ステンレスコーススレッド90mmで各根太との交点に2本ずつビスを打ちます。端から30mm以上離してビスを打ちます。
ビス固定ビス固定STEP 7 / 10 - 8
端部のカットと仕上げ
デッキ材端部を墨糸に合わせて丸ノコでまっすぐカットします。カット面に防腐剤を塗ります。
カットするカットSTEP 8 / 10 - 9
防腐塗装2回
デッキ全体にキシラデコールやウッドステインを木目に沿って塗ります。24時間乾燥後に2回目を塗ります。根太・大引きの露出面にも塗布します。
防腐処理防腐処理STEP 9 / 10 - 10
完成確認
全面の水平確認・ガタつき確認・ビス浮きの確認を行います。使用前に荷重をかけて構造が安定しているか確認します。
完成！完成STEP 10 / 10
注意点
- ⚠️屋外使用の場合は防腐塗装が必須です（年1回の再塗装推奨）
- ⚠️ステンレスビスを使用してください（鉄ビスは錆びます）
- ⚠️下穴を開けてからビスを打ち、木割れを防いでください
- ⚠️束石は水平に設置してください（傾くと根太が歪みます）
