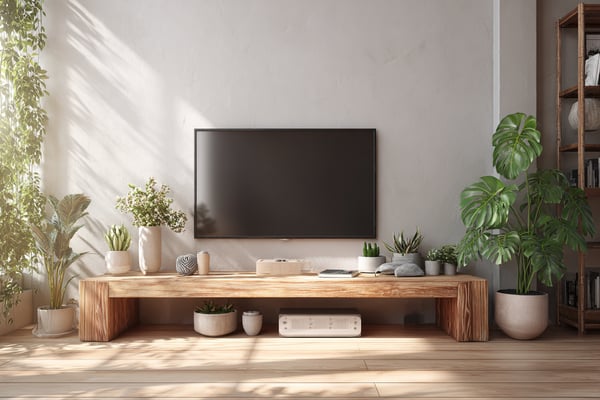

※完成イメージTV台
壁掛け風TV台
壁掛け風TV台のDIY設計図。
基本寸法
幅 (W)
1500mm
奥行 (D)
400mm
高さ (H)
350mm
カット図
必要工具
- ✓
メジャー（5m以上）
各部材の採寸に使用
- ✓
鉛筆・さしがね
墨線引き・直角確認
- ✓
のこぎり
ホームセンターのカットサービス利用を推奨
- ✓
電動ドライバー
インパクトドライバーが作業効率UP
- ✓
サンドペーパー
#120・#240の2種を用意
- ✓
水平器
組み立て時の水平確認に必須
- ✓
クランプ（2個以上）
接合時の仮固定に使用
- ✓
刷毛・塗料バット
オイル・ニス仕上げに使用
資材一覧
工程
- 1
寸法確認とカット
壁掛け風TV台（1500×400×350mm）のカットリストを作成します。合板は重いため、ホームセンターのカットサービスを活用してください。
採寸する採寸STEP 1 / 9 - 2
木口テープの貼り付け
合板の木口（断面）に木口テープをアイロンで貼り付けます。見える面の木口は全てテープ処理します。
線を引く墨付けSTEP 2 / 9 - 3
全部材のやすりがけ
#180→#240サンドペーパーで表面を研磨します。木口テープの端も丁寧に磨きます。
やすりがけ研磨STEP 3 / 9 - 4
側板への棚板位置マーキング
側板2枚に棚板（1枚）の固定位置をマーキングします。水平器で左右を合わせます。棚受けダボを使う場合はφ8mmで穴を開けます。
穴をあける穴あけSTEP 4 / 9 - 5
箱体の組み立て（底板→側板→天板）
底板に側板をビスと木工ボンドで固定し、最後に天板を取り付けます。スコヤで直角を確認しながら進めます。
枠を組む組立STEP 5 / 9 - 6
棚板の取り付け
棚板1枚を棚受けダボまたはビスで固定します。棚板の水平を確認します。
ビス固定ビス固定STEP 6 / 9 - 7
背板の取り付け
ベニヤ背板を取り付けて箱体の歪みを矯正します。対角線が等しいことを確認してタッカーまたは細ビスで固定します。
枠を組む組立STEP 7 / 9 - 8
塗装仕上げ
水性塗料またはオイルステインで全体を仕上げます。2回塗りで均一な仕上がりになります。乾燥後24時間は重い荷物を乗せないでください。
塗装仕上げ塗装STEP 8 / 9 - 9
完成確認
壁掛け風TV台の水平・ガタつきを確認します。脚底にフェルトまたはゴムパッドを貼ります。配線穴が必要な場合はホールソーで開けます。
完成！完成STEP 9 / 9
注意点
- ⚠️下穴を開けてからビスを打ち、木割れを防いでください
- ⚠️壁に固定する場合は必ず間柱を探してください（石膏ボードのみへの固定は不可）
